Авторский взгляд на монтаж .Монтаж - штука системная.( Herb Reichert Audio Note , NYC )

Открыть тему о качестве монтажа побудило два обстоятельства : КАК паяли ламповую аппаратуру в эпоху золотого Аудио и как паяют теперь ,в эпоху моды на красивый монтаж . Просто хочется разобраться и вывести для себя какие-то закономерности.

Мотиватором , не скрою,послужили регулярные нападки всяких менов , недовольных тем -как я паяю и даже -зачем я паяю. Менам отвечу : паяю так ,как считаю нужным , учитывая опыт предудущего периода в ламповом аудио и практицизм реалий настоящего .

Начну с представления того ,как паяли радиоприёмники и консоли в эпоху 50-х и 60-х . Это поколение наших отцов и матерей . Рассчитываю на информационную поддержку ув. Сергея Ефимова -одного из ведущих аудиореставраторов .

_________________
http://vk.com/smaudio1

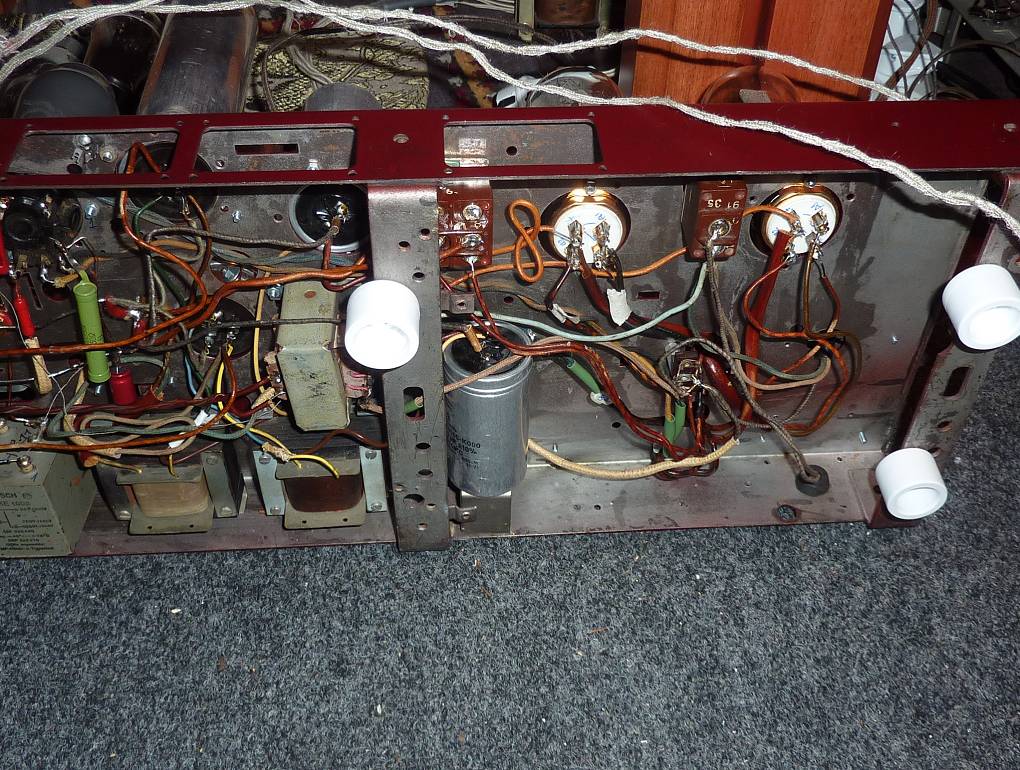

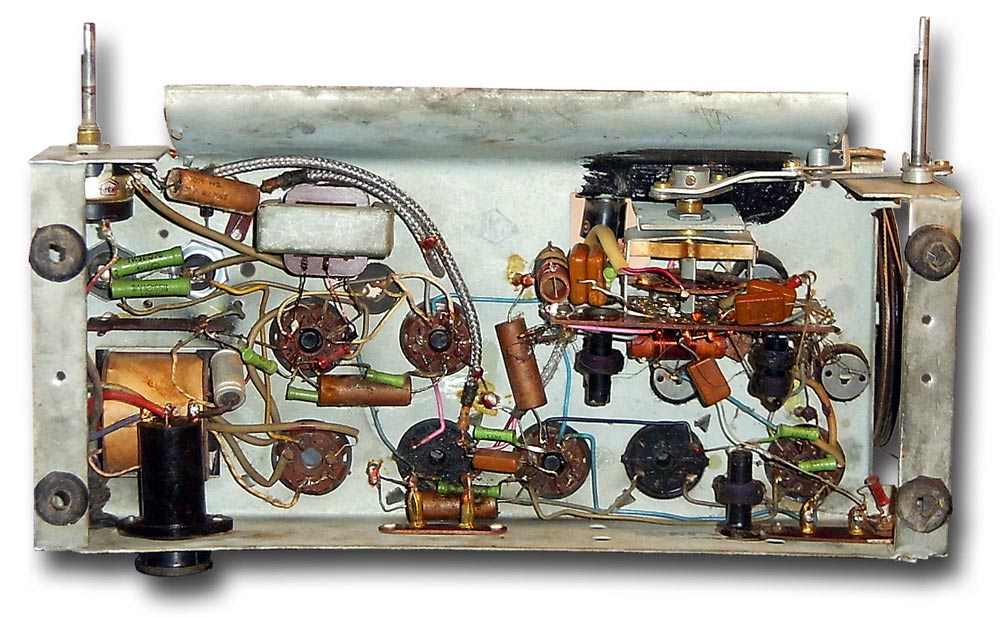

Интересно паяли в далёкие времена зарубежные коллеги. Есть чему поучиться современным мастерам. Монтаж абсолютно рациональный и сосредоточен в одной зоне устройства - поддоне. Такой тип монтажа применяю и я ,когда паяю по такому принципу. Мне он нравится. Так паялся немецкий " ширпотреб ". А это уже мой монтаж усилителя на АЛ5 и ЕФ12 в систему высшего уровня . Подвальный уровень. Красотки смонтированы тоже НЕПЛОХО !

_________________
http://vk.com/smaudio1

Ещё нравится делать усилители в корпусах из старого дерева , но это только для избранных : фрагмент флагманского усилителя Валерия из Твери на ЕL12 и EF12 с показом элементов монтажа ПОДОБРАННОЙ комбинации . Медью сверкают серебряные конденсаторы Аудионот , иначе никак . В Твери этот уровень доступен только троим : мне ,Валерию П. и ув. Геннадию.

_________________
http://vk.com/smaudio1

Франц. Можешь тоже монтаж своих моноблоков - на подиум. По делу .

_________________
http://vk.com/smaudio1

Самый сложный монтаж ламповой техники тот ,который приходится вести в разных плоскостях . Это высший уровень и доступен он далеко не всем. Покажу на примере своих предусилителей . Отличительная черта : ЗАКРЫТЫЙ КОРПУС и отсутствие поддона . Вместо них - несущие панели из старинной фанеры и дерева. Аналогично делает фирма Аудионот в своих изделиях 5 уровня ,применяя фанерные платы . Здесь есть уже свои небольшие технические секреты. Корпуса - из 2,5мм меди , которая изнутри отполирована и покрыта полиуретановым лаком .

_________________
http://vk.com/smaudio1

_________________
http://vk.com/smaudio1

Ещё очень редкий тип конструктива и монтажа комплектующих соответственно : БОЛЬШОЙ УСИЛИТЕЛЬ С БОЛЬШИМ ПОДДОНОМ , сделанный мною в своё время по просьбе Франца для ув. Игоря. Мощные немецкие пентоды ЕL156 , драйвеные лампы - американские 27 и встроенный предусилитель -на AF7 . РАБОТАЕТ этот великан на Патриции -800 , обладая глубоким нижним регистром и раритетным изыском. Люблю впаивать много проводков и всего разного - не для среднего сознания.

_________________
http://vk.com/smaudio1

Достались в своё время моноблоки СИМЕНС , где удивляло стройные ряды деталей и туго связанные жгуты проводов : сигнальные , питающие ,земли -всё в ОДИН ЖГУТ ! Принесли с формулировкой : НЕ ИГРАЕТ . Первое ,что сделал : РАСПЛЁЛ все жгуты и развёл ВСЕ провода подальше друг от друга . Разневолил все крепления ( слегка) и после стало ясно : эти моноблоки БУДУТ ЖИТЬ И ЗВУЧАТЬ . До апгрейда : "правильный" монтаж -со всеми вытекающими.

_________________
http://vk.com/smaudio1

Не стоит брать пример с совкового ширпотреба.

Уважаемый tubeuser!
Если у Вас есть, что сказать по теме, скажите, если сказать нечего - лучше помолчать.А флеймить с целью самоутверждения не надо.Пожалуйста, не надо.
В.Л.
