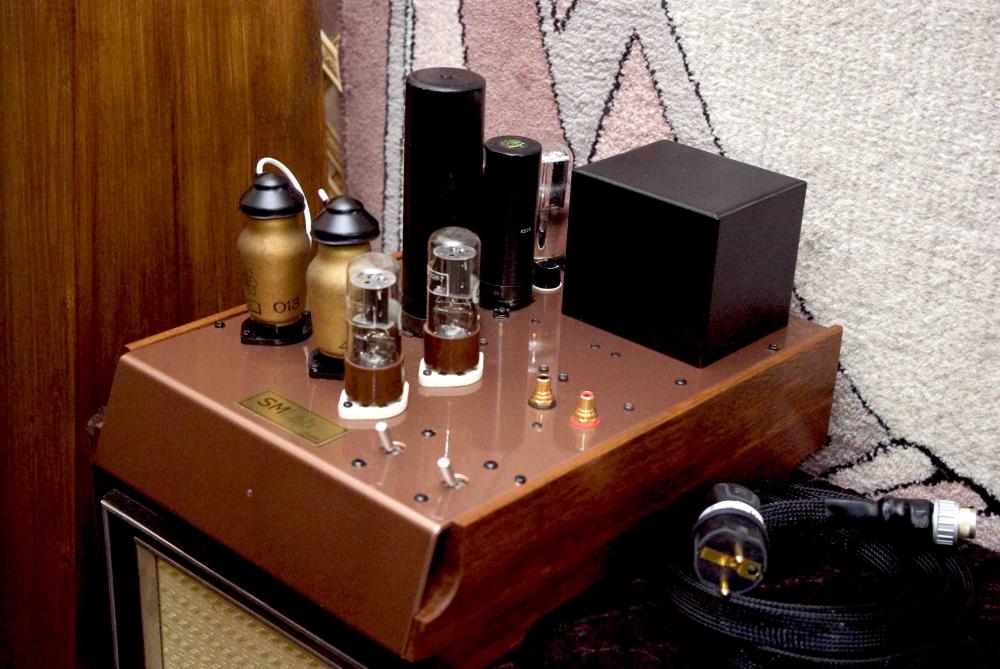

Схема буфера для подключения к ЦАПам или СД - проигрывателям ( тоже после их уже ЦАПов) реализована на лампе АF7 в триоде , переходные конденсаторы -довоенные Сименсы и на выходе после каскада на CV1067 - на конденсаторах DUELUUD cерии VSF - 1mf x 400v .
Общий коэффициент усиления буфера в районе 49 дб , что при резисторе I/U = 10ом , позволит получить амплитуду выходного напряжения в райне 4 вольт .
Небольшой номинал сопротивления и его звуковая сигнатура очень важна для раскрытия потенциала ЦАП , где можно уйти и ниже - до 6-8 ом .

Внутри из моточных изделий только два винтажных дросселя Сименс по 10 Гн . Организация БП -в виде ОППВ на половине кенотрона AZ1 . Силовой трансформатор специально заказывался под минимальное поле рассеивание и имеет немецкий сердечник М6 сечением 20 см2 ( габаритная мощность более 300ватт , рабочая - 130 вт) , намотанный винтажным немецким проводом .

_________________
http://vk.com/smaudio1

Михаил,позвольте задать Вам пару вопросов. Почему решили почставить эти АС на такие тоненькие высокие ножки? Каким образом добиваетесь необходимой жесткости конструкции, почему в данном случае не возникают вредные резонансы, при том что Ваши АС высокие, не глубокие, многополосные и стоят на высоких ножках? Вы как-нибудь утяжеляете основание АС?

_________________
С уважением, Виктор
http://kanosan.blogspot.ru/

Виктор, ножки имеют высоту 17 см при достаточной толщине . Высота обусловлена нужным мне режимом работы фронтального 12" Телефункена , где ножки с нижним пространством под поддоном формируют более обыгранный в артикулляции характер баса , хотя и с некоторым недобором в самом низу , но самый низ в концепции этих АС будет добивать 15" НЧ Михаила Уракова , который будет под некоторым углом ( 15-25 град. ) фигачить в пол . О результатах опишу немного позднее .
Поддон достаточно толстый - 25мм из старой ели , основной щит - старая ель 18мм , боковины - 18мм . Если динамики размещены удачно , сам щит резонансно благозвучен и сами резонансы распределены и не имеют высокой добротности , то симбиоз щита (ОЯ) и динамиков может дать последним раскрыться по максимуму , при нужном присутствии т.н. окраса от самого ОЯ . Вообще , есть особое направление в АС -строении -это резонансная акустика , которая работает с достаточно тонкими стенками и поверхностями . Настраивается резонансная акустика прежде всего на живое восприятие музыки и тембров , причём в определенном диапазоне громкости звучания. Такие АС звучат феноменально открыто и информативно на тихой и средней громкости , имея определенный контингент почитателей тонкого изыска в звуке.
Основной же парк современных АС делается из аморфных, мёртвых материалов -типа мдф, дсп , толстые стенки и убитые резонансы . При недоразвитых ( искаженных) при этом послезвучиях большинства современных динамиков , звук в итоге получается серый и простой , а на малых и средних уровнях громкости просто никакой .

р.с. У моих АС тоже есть ножки -рожки , длиною 15см .

_________________
http://vk.com/smaudio1

Ясно. Спасибо.

p.s.

Я тоже считаю что корпус должен быть "живым" (...как впрочем и все в аудио (в своем значении): музыка, исполнение, запись, железо, слушатель). И как и во всем -пути достижения цели бывают различными. Ведь не только утончением стенок корпуса можно добиться такого результата? Например, жестко прикрученный динамик к корпусу (при учете правильно ориентированного дерева) может дать схожий результат, как это делает Антон Степичев (причем в данном случае результат не зависит от уровня громкости достаточно в широких пределах.) Да и еще, наверное, есть какие-нибудь пути.
Кстати, относительно того о чем Вы говорите, ярким представителем концепции "резонансной акустики", мне представляется АС Latour SHINDO. Хотя я их и не слышал вживую, но их ярко выраженная, очень благозвучная окраска, прослушиваемая даже через ютуб, очень похожа на то что Вы называете резонансной акустикой. То есть, корпус обладает сильным голосом и является как бы продолжением динамиков, дополняет звучание, оживляет. В целом очень интересные ас. Вам, скорее всего, они знакомы. И тоже, кстати, почему-то на высоких ножках стоят.. притом очень элегантных.

_________________
С уважением, Виктор
http://kanosan.blogspot.ru/

Михаил,а что если собрать АС только на 3-х динамиках снизу 18 Уракова на подмагничивании?
И что всё таки будет выигрышней. Крепить на раме а сверху щит или так как Вы сделали сейчас?

18" НЧ динамик на подмагничивании может стать историческим событием ; ждем , короче , копим средства... , но , что выигрышней , может показать только сопоставление , что и будет в случае с этими АС .
Из наблюдений ценителей резонансной акустики , того же Князева , следует , что важно обеспечить правильный резонансный отклик основного отражательного щита , где старинное дерево , к слову, минимизирует т.н. акустический ил (термин Е. Канчукова ) -в силу своих свойств .
Идеальным вариантом видится и минимизация числа динамиков на одном щите , что даёт всегда уверенный прирост выразительности звучания даже при использовании весьма скромных динамических головок , типа 12" Биг -Н403. Если два динамика и более , то речь уже начинает идти о согласованных парах - в основных резонансах самих динамиков , как они закреплены , параллельно или последовательно включены , согласуются их сигнатуры или нет . Т.е. приходится учитывать массу критериев и поэтому иногда выгоднее найти один приемлемый ШП-динамик и поставить его в конкретный конструктив ОЯ , который и даст раскрытие нужного потенциала звучания .
Пример ШП -акустики на 12" динамике Биг-Н403 .
Корпус из досок 18мм старинной ели шириною порядка 20см (всего 3 доски по ширине ) . Разница с обычными современными столешницами более чем ощутимая.

_________________
http://vk.com/smaudio1

http://www.aespeakers.com/drivers.php?driver_id=24
Михаил,что можете сказать про такой дин.Подойдёт ли он в щит?
http://www.aespeakers.com/drivers.php?driver_id=4
Или этот параметры отличаются.

Нашёл все дины цены радуют. Хочу такие же ВЧ -динамик : рупорный TONSIL. Это Польша по лицензии Pioneer.
http://www.tonsil.ro/Tweeters.htm Какая модель у Вас?

НЧ-динамики с добротностью Qt менее 0,4 не совсем эффективно работают в ОЯ , слишком полого роняя АЧХ в НЧ -области .
Есть для ОЯ и щитов специальная серия , где Qt = 0,8- 0,9 -это Dipole Series :

http://www.aespeakers.com/drivers.php?driver_id=32

_________________
http://vk.com/smaudio1

Жаль что чувствительность не большая. Боюсь с тэмбрами будет засада. Есть у них такие но тоже хотелось бы больше. В любом случаю буду собирать как у Вас.
http://www.aespeakers.com/drivers.php?driver_id=47
Щиты Вы заказывали? В Ikea такой толщины не нашёл минимум 2.8.
Склеенные брусочки а не доски! Как Вы оцениваете фанеру?
